Popis

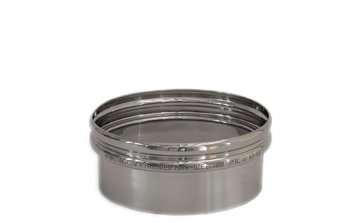

BFM® Spigoty jsou k dostupné v provedení z materiálů nerezové oceli T316L a T304L, stejně tak C22 Hastelloy. Jsou k dispozici v řadě přesných rozměrů, čímž zajišťují perfektní přizpůsobení ke konektoru BFM®.
Klíčové vlastnosti:
- Kontrukce spigotu je mírně zkosená, průměr na horní hraně je o 5mm / 13/64" větší než základny
- BFM® spigoty mají délku 89 mm a mohou být snadno zkráceny až o 52mm ( délka praporku ) nebo vyříznuty pod úhlem, aby vyhovovaly vašim stávajícím potrubím. Délka hlavy je 37mm.
- Zvolíte-li instalaci konektoru TR ( nástroj pro uvolnění ), je v horním hřebenu hlavy vyvrtán otvor 6 mm / 15/64 ".
Poznámka: U aplikací, kde existuje možnost statického výboje, např. dřevěný prach, mouka, práškové mléko apod. doporučujeme použít zemnící drát (pásek), který spojuje dva spigoty BFM® dohromady.
Technické parametry
| Materiál |
nerezové ocel T316L
nerezové ocel T304L
C22 Hastelloy |
| Vnitřní úprava |
0.8Ra micro-metrů (32Ra micro-inches) |
| Tloušťka stěny |
Ø 100mm / 4" = 1.5mm / 1/16"
Ø 150mm / 5" upwards = 2.0mm / 5/64" |
| Dostupné průměry (nerezová ocel) |
100mm, 125mm, 150mm a v kroku po 50mm až do průměru 1,650mm
4", 5", 6" a v kroku po 2" až do průměru 65" |
| Dostupné průměry (Hastelloy) |
Od průměru 150mm do 500mm v kroku po 50mm
Od průměru 6" do 20" v kroku po 2" |
