Clear Action Gate

Výrobce: Vortex

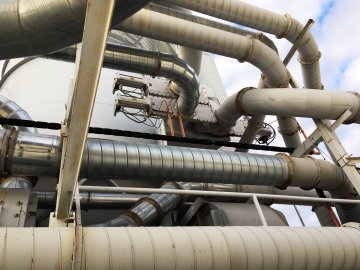

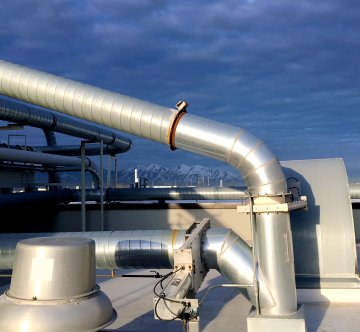

Prospekt produktu ke stažení Cenová nabídka Ukázky aplikací v provozu

Popis


Vortex® Clear Action Gate ™ je navrženo pro použití v gravitačních nebo pneumatických dopravních systémech do 1 bar v závislosti na velikosti. Clear Action Gate je montováno horizontálně, mechanicky čistí materiál z těsnění v každém uzavíracím cyklu, který se pak dostává pod klapku do proudu materiálu. Dutiny uvnitř šoupata, kde se materiál nashromažďuje v tradičních šoupátkových klapkách, byly odstraněny čtvercovou čepelí a těsněním.

Tradiční nožová šoupata nebo klapkové ventily jsou navrženy pro manipulaci s plyny a kapalinami, nikoli se suchými sypkými materiály. Tyto ventily se spoléhají na měkká gumová těsnění, která během používání erodují nebo se odtrhávají, což umožňuje únik vzduchu a materiálu ventilem nebo do prostředí závodu. To způsobuje častou potřebu údržby, neefektivnosti výroby a znečištění prostředí výrobního závodu. Clear Action Gate je navrženo tak, aby tyto problémy odstranilo, zvýšilo produktivitu a zároveň snížilo náklady na pracovní sílu.

Klíčová průmyslová odvětví: zemědělství, chemikálie, potraviny, minerály, petrochemie, plasty, textil

ATEX zóna 20 (interní), ATEX zóna 21 (externí), FDA

Technické parametry

Průměr potrubí 150  - 400 mm
Produkt Sypké látky, pelety, granule
Možnosti připojení SVC, ANSI, DIN, JIS + ostatní dostupné příruby
Teplotní rozsah produktu Standard do 120°C provozní teploty, do 150°C špičkové teploty
Provozní tlak Do 1 bar
Materiál těla Hliník
Materiál kontaktních částí 304L / 316L
Materiál těsnění Nylon, PET, Guma, Silikonová guma
Pohon Dvojčinný pneuválec se solenoidy, Elektrický pohon, Ruční klika
Snímače polohy Magnetické snímače, Indukční snímače, mechanické limitní spínače
Certifikace CE, ATEX, FDA
Použití Zemědělský, Chemický, Potravinářský, Minerální, Petrochemický, Plastikářský a textilní průmysl
